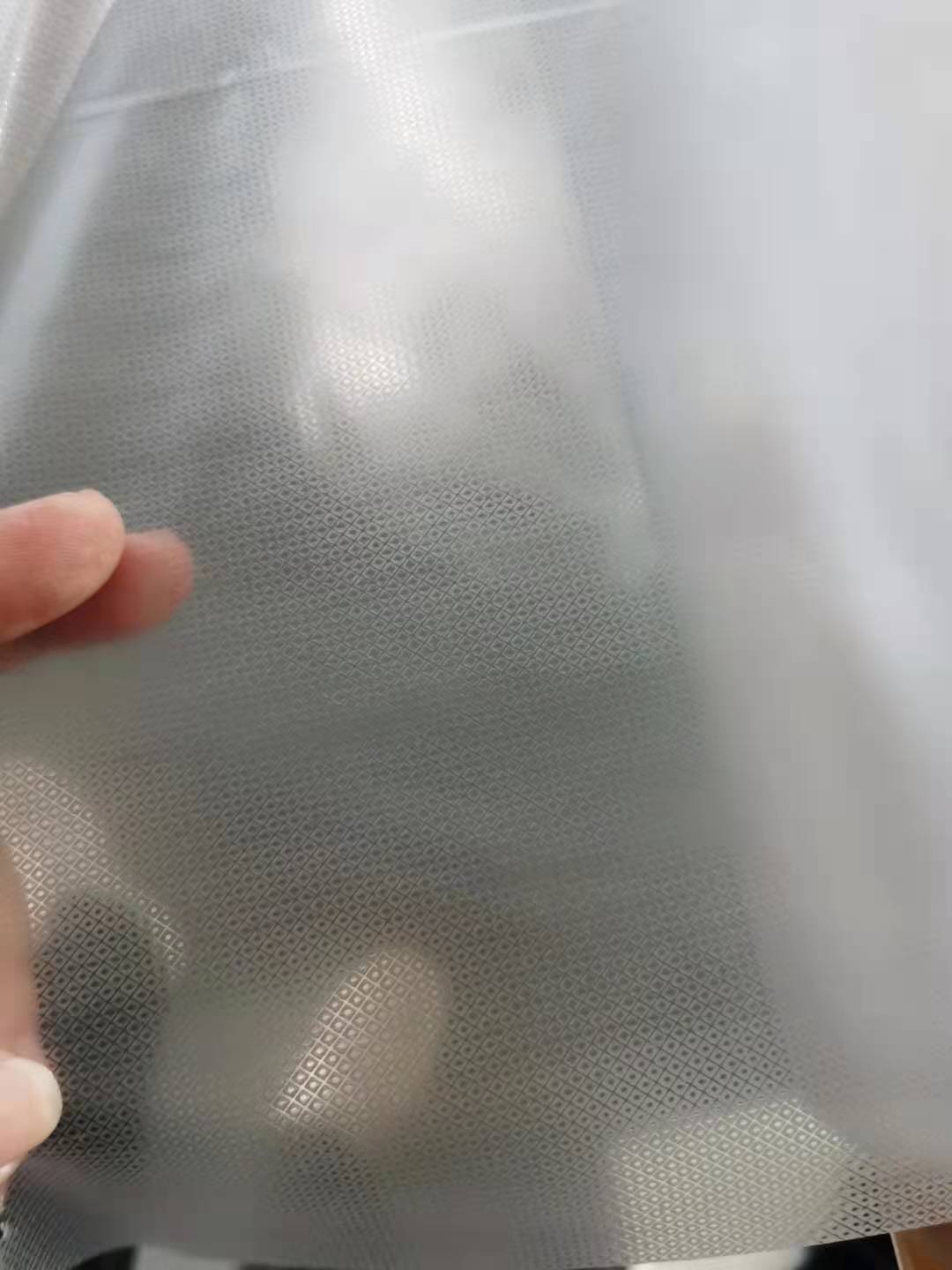

聚酰胺薄膜的拉伸強度、伸長率和撕裂強度均較高，耐寒性和耐熱性(可在-60～200℃環境中使用)好，而且無毒，耐油和保香性優良，對氧氣有阻隔作用（yòng），所以多用來作各種食（shí）品的包（bāo）裝；又（yòu）由於這種薄膜可在120℃左右的高（gāo）溫下進行蒸汽（qì）消毒（dú），故可製（zhì）作食品袋（dài）及醫療器具容器，還可作電器絕緣（yuán）材料。

聚酰膠薄膜既可和LDPE、PP薄膜複合，又可和鋁箔複合，主要是用來（lái）作包裝材料。

1)原料選擇 聚酰胺薄膜的擠出吹塑成（chéng）型（xíng）一般多用樹脂，樹脂也可用擠出流延法(采用T型模具)生產平（píng）膜。這些樹脂也可（kě）共擠生產複（fù）合膜。

(3)工藝

1)聚酰（xiān）膠（jiāo）薄膜擠出吹塑成型生（shēng）產工藝順序與聚乙烯薄膜（mó）擠出吹塑成型生產工（gōng）藝順序完全相同。

2)原料幹燥。PA料吸水性（xìng）高（gāo），一般情況下原料投產前必須經幹燥處理。一般多用高（gāo）於100℃的溫度，采用真空幹（gàn）燥，使樹脂中的含水量小於0.1%(較高的含水量易使薄膜產生（shēng）氣泡)。幹燥處理（lǐ）後的樹脂（zhī）應在密（mì）閉的容器內存放，或（huò）立即投入生產。

3)擠（jǐ）出機的機筒溫度（dù）：加料段為245℃、塑化段為245℃、均化段為240℃，成型模具溫度為240℃。

4)膜泡牽（qiān）引速度為10～20m/min，吹脹比為1.5～2。

5)注意（yì）事項。

1聚酰胺是一種易分解的結晶性聚（jù）合物，塑化加工溫度範圍小，所以（yǐ）要（yào）嚴格控製溫度範圍。如料溫偏低，粘度高，易加大主（zhǔ）機工作負荷；如料溫過高，又易分解。

②膜泡吹脹比大於2時，膜泡運行不穩定，薄膜易產生皺紋。

3采用風冷卻膜泡（pào）時，牽引棍與模具（jù）出口（kǒu）距離控製在1.5～2.5m範圍內。

④膜泡用水冷卻時，模具出料口與水環間（jiān）的距離要盡量小；水冷卻薄膜後，要用60℃的溫度幹燥為宜。

南京91视频入口精工機械（xiè）有限公司有專業的片材生產線，公司主營（yíng）的片材機製造（zào）生（shēng）產線有（yǒu）:PET/PRET片材生產線，PP片（piàn）材生產線，PP真空型材擠出生產線，PP/PC真空板材生產線，PC/PP瓦楞板生產線，PVDF光伏背板生產線，PMMA亞克（kè）力片材（cái）生產線，PE防水卷材生（shēng）產線，高（gāo）性能阻隔類片材生產線，光學（xué）麵板生產線，多（duō）層共擠片材生產線等。

公司地址:江蘇省南京市江寧區東善橋開拓路11號

聯係方式:025 5183 9686/133 9078 0291

地址：南（nán）京市江寧區秣（mò）陵街道開拓路11號南京91视频入口精工機械（xiè）有限公司

網（wǎng）址：www.xbbg.cn    www.njsumino.com

聯係人：李生13476699931
